Description

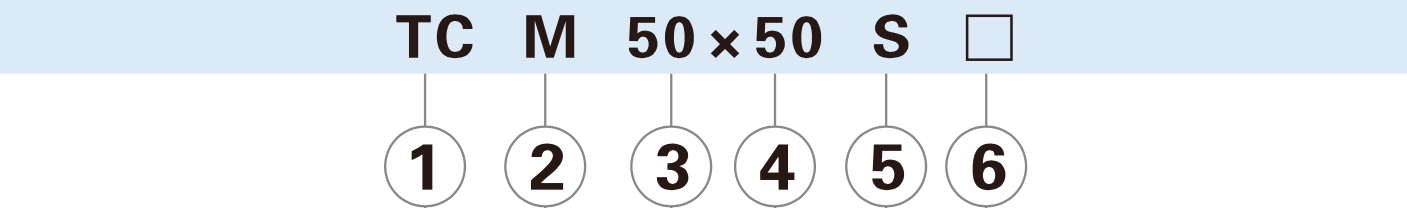

Конструктор для заказа пневмоцилиндра
| 1 — Модель | 2 — Тип подшипника |
3 — Диаметр цилиндра |
4 — Ход поршня | 5 — Магнит | 6 — Тип резьбы |
| TC | M: бронзовый подшипник | 6, 10 | См. подробнее ниже в таблице «Ход поршня» | S: с магнитом | Blank: PT
G: G T: NPT |
| L: линейный подшипник
M: бронзовый подшипник |
12, 16, 20, 25, 32, 40, 50, 63, 80, 100 |
Основные характеристики
| Диаметр цилиндра (мм) | 6 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Действие | двухстороннего действия | |||||||||||
| Рабочая среда | очищенный воздух | |||||||||||
| Рабочее давление | 0.15~0.7 MPa (22~100psi) | 0.15~1.0 MPa (22~145psi) | ||||||||||
| Проверочное давление | 1.2 MPa (175psi) | 1.5 MPa (215psi) | ||||||||||
| Рабочая температура °C | -20 ~ 70 | |||||||||||
| Скорость выхода (мм/с) | 50~500 | 30~500 | 50~400 | |||||||||
| Отклонение ход поршня | <=100 (1.0/0), >100 (1.5/0) | |||||||||||
| Допуск без вращения | +-0.1° | +-0.10° | +-0.09° | +-0.08° | +-0.06° | +-0.05° | ||||||
| Демпфирование | Bumper | |||||||||||
| Резьба* | M3 x 0.5 | M5 x 0.8 | 1/8″ | 1/4″ | 3/8″ | |||||||
- По умолчанию тип резьбы PT, но также возможен тип резьбы G или NPT
Ход поршня
| Диаметр цилиндра (мм) |
Стандартный ход поршня (мм) | Макс. стандартный ход (мм) |
| 6 | 5 10 15 20 | 20 |
| 10 | 5 10 15 20 25 30 | 30 |
| 12 | 10 20 25 30 40 50 60 70 75 80 90 100 125 150 | 150 |
| 16 | 10 20 25 30 40 50 60 70 75 80 90 100 125 150 175 200 | 200 |
| 20, 25 | 20 25 30 40 50 60 70 75 80 90 100 125 150 175 200 225 250 | 250 |
| 32, 40, 50, 63 | 25 30 40 50 60 70 75 80 90 100 125 150 175 200 225 250 | 250 |
| 80, 100 | 25 30 40 50 60 70 75 80 90 100 125 150 175 200 225 250 | 250 |
PDF каталог компактных пневмоцилиндров Airtac серии TCM
