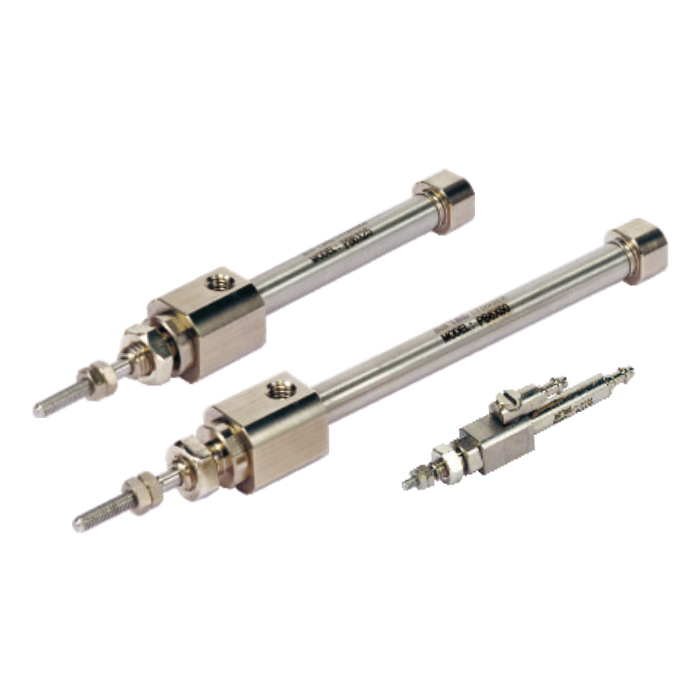

Пневмоцилиндры Airtac PB

Description

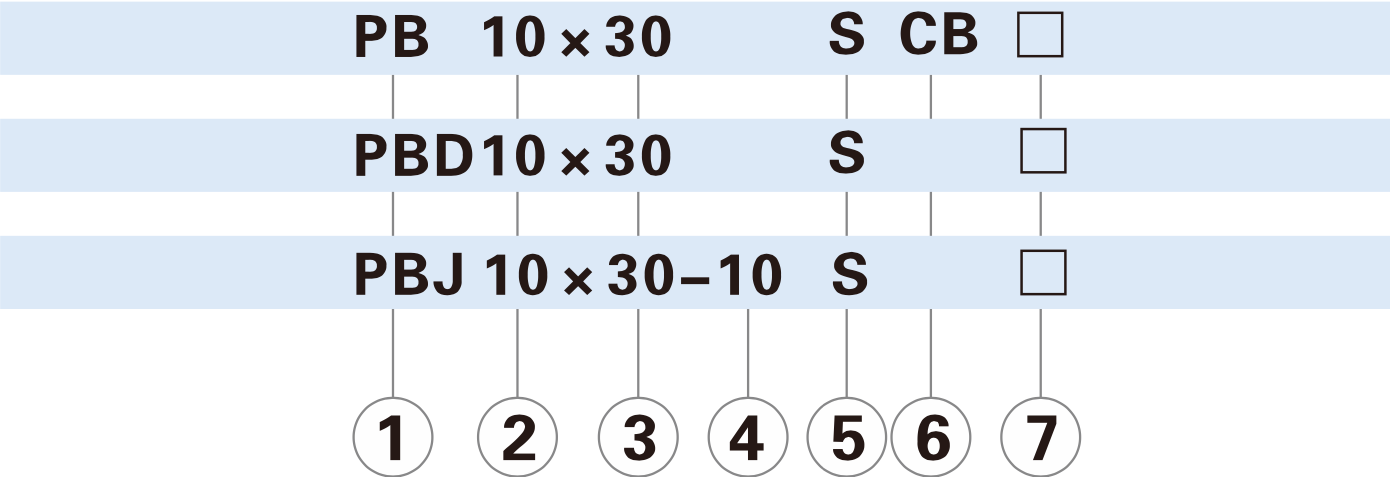

Конструктор для заказа пневмоцилиндра

1 — Модель	2 — Диаметр поршня	3 — Ход поршня	4 — Adjustable stroke	5 — Магнит	6 — Back Cover			7 — Крепление
PB	4	См. подробнее ниже в таблице «Ход поршня»	Не применимо	Blank: без магнита	Модель	Back cover	Диаметр отверстия	Тип монтажа
	6			Blank: без магнита S: с магнитом	PB	CB	Ф10~16	Blank	без аксессуаров
	10							FA
	12					U	Ф10~16	LB

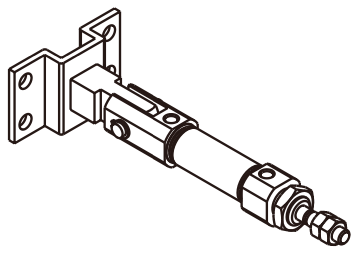

	16					R	Ф6~16	CJ

Основные характеристики

Диаметр цилиндра (мм)	4	6	10	12	16
Действие	двухстороннего действия
Рабочая среда	очищенный воздух
Рабочее давление	0.2~0.7 MPa (28~100psi) (2.0~7.0bar)	1.5~0.7 MPa (22~100psi) (1.5~7.0bar)
Проверочное давление	1.2 MPa (175psi) (12bar)
Рабочая температура °C	-20 ~ 70
Скорость выхода (мм/с)	50~500	50~800
Отклонение ход поршня	+-0.5/0	0~150(+1.0/0) > 150 (+1.5/0)
Демпфирование	нет	Bumper
Резьба*	Tube	M5 x 0.8

Ход поршня

Диаметр цилиндра (мм)	Стандартный ход поршня (мм)	Макс. стандартный ход (мм)	Макс. ход (мм)
4	5 10 15 20	20	20
6	10 15 20 25 30 40 50 60	60	60
10	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200	200	200
12	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200	200	300
16	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	300	300

PDF каталог мини пневмоцилиндров Airtac серии PB
