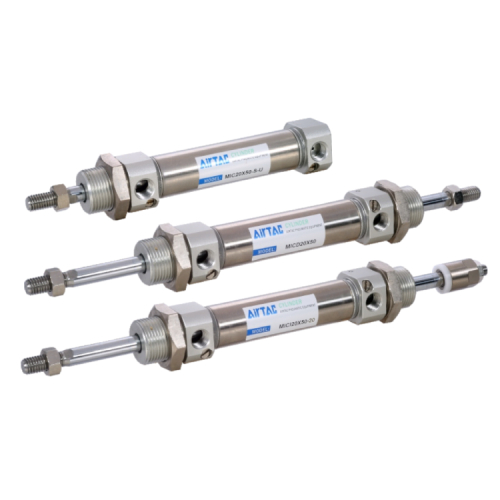

Description
Конструктор для заказа пневмоцилиндра
| 1 — Модель | 2 — Диаметр поршня | 3 — Ход поршня | 4 — Adjustable stroke | 5 — Магнит | 6 — Back Cover | 7 — Крепление | 8 — Тип резьбы | |
| MIC | 16
20 25 32 40 |
См. подробнее ниже в таблице «Ход поршня» | Не применимо | Blank: без магнита
S: с магнитом |
Cм. подробнее ниже в таблице «Back cover» | Blank | без аксессуаров | Blank: PT
G: G |
| FA |  |
|||||||
| SDB |  |
|||||||
| LB |  |
|||||||
| TC |  |
|||||||
Основные характеристики
| Диаметр цилиндра (мм) | 16 | 20 | 25 | 32 | 40 |
| Действие | двухстороннего действия | ||||
| Рабочая среда | очищенный воздух | ||||
| Рабочее давление | 0.15~1 MPa (22~145psi) (1.5~10.0bar) | ||||
| Проверочное давление | 1.5 MPa (215psi) (15bar) | ||||
| Рабочая температура °C | -20 ~ 70 | ||||
| Скорость выхода (мм/с) | 30~800 | ||||
| Ход поршня | 0~150 (+1.0) > 150 (+1.5) | ||||
| Демпфирование | регулируемое демпфирование | ||||
| Резьба* | M5 x 0.8 | 1/8″ | 1/4″ | ||
* Резьба PT. Также доступна резьба типа G.
Ход поршня
| Диаметр цилиндра (мм) | Стандартный ход поршня (мм) | Макс. стандартный ход (мм) | Макс. ход (мм) |
| 16 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 | 500 | 600 |
| 20 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 500 | 800 |
| 25 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1200 | 1800 |
| 32 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1500 | 1800 |
| 40 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1500 | 1800 |
Back cover
| Модель | Back cover |
Диаметр поршня |
| MIC | CA: pivot type | Ф16~Ф25 |
| U: perpendicular 90° | Ф16~Ф40 | |
| CM: Round-end type | Ф16~Ф40 |
PDF каталог мини пневмоцилиндров Airtac серии MIC (ISO 6432)
