Description

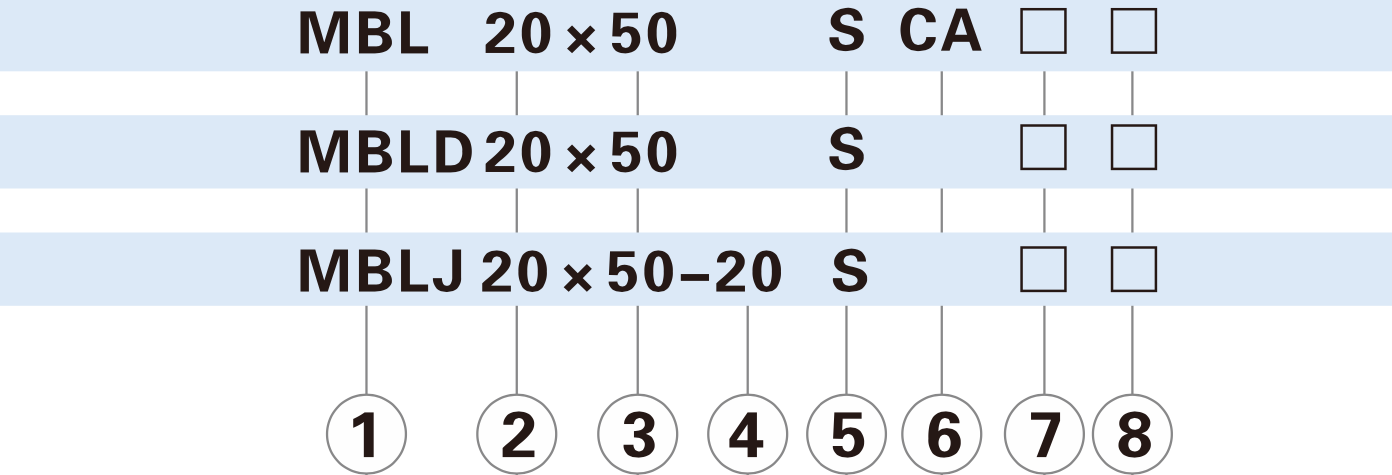

Конструктор для заказа пневмоцилиндра
| 1 — Модель | 2 — Диаметр поршня | 3 — Ход поршня | 4 — Adjustable stroke | 5 — Магнит | 6 — Back Cover | 7 — Крепление | 8 — Тип резьбы |
|
| PB | 20
25 32 40 50 63 |
См. подробнее ниже в таблице «Ход поршня» | Не применимо | Blank: без магнита
S: с магнитом |
CA: Pivot type
U: Flat-end type |
FA |  |
Blank: PT
G: G T: NPT |
| SDB |  |
|||||||
| LB |  |
|||||||
Основные характеристики
| Диаметр цилиндра (мм) | 20 | 25 | 32 | 40 | 50 | 63 |
| Действие | двухстороннего действия | |||||
| Рабочая среда | очищенный воздух | |||||
| Рабочее давление | 0.15~1.0 MPa (22~145psi) (1.5~10.0bar) | |||||
| Проверочное давление | 1.5 MPa (215psi) (15bar) | |||||
| Рабочая температура °C | -20 ~ 70 | |||||
| Скорость выхода (мм/с) | 30~800 | |||||
| Отклонение ход поршня | 0~150(+1.0/0) > 150 (+1.5/0) | |||||
| Демпфирование | Bumper | |||||
| Резьба* | 1/8″ | 1/4″ | ||||
*По умолчанию тип резьбы PT, также доступна резьба типа G или NPT
Ход поршня
| Диаметр цилиндра (мм) | Стандартный ход поршня (мм) | Макс. стандартный ход (мм) | Макс. ход (мм) |
| 20, 25, 32, 40, 50, 63 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 500 | 800 |
PDF каталог мини пневмоцилиндров Airtac серии MBL
