Description

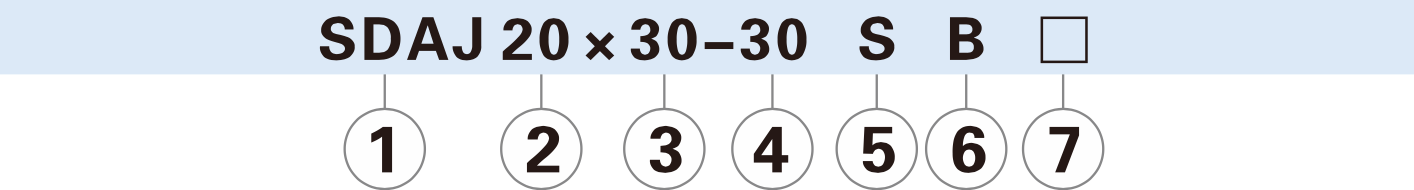

Конструктор для заказа пневмоцилиндра
| 1 — Модель | 2 — Диаметр поршня | 3 — Ход поршня | 4 — Adjustable stroke | 5 — Магнит | 6 — Тип стержня |
7 — Тип резьбы |
| SDAJ | 12 16 20 25 32 40 50 63 80 100 | См. подробнее ниже в таблице «Ход поршня» | 10 20 30 40 50 75 100 | Blank: без магнита
S: с магнитом |
Blank: мама
B: папа |
Blank: PT |
Основные характеристики
| Диаметр цилиндра (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Действие | двухстороннего действия | ||||||||||
| одностороннего действия (типа push или pull) | – | ||||||||||
| Рабочая среда | очищенный воздух | ||||||||||
| Рабочее давление | двухстороннего действия | 0.15~1.0 MPa (22~145psi) (1.5~10.0bar) | |||||||||
| одностороннего действия | 0.2~1.0 MPa (28~145psi) (2.0~10.0bar) | ||||||||||
| Проверочное давление | 1.5 MPa (215psi) (15bar) | ||||||||||
| Рабочая температура °C | -20 ~ 70 | ||||||||||
| Скорость выхода (мм/с) | 30~500 | ||||||||||
| Отклонение ход поршня | Stroke <= 100 (1.0/0), Stroke > 100 (1.5/0) | ||||||||||
| Демпфирование | Bumper | ||||||||||
| Резьба* | M5 x 0.8 | 1/8″ | 1/4″ | 3/8″ | |||||||
Ход поршня
| Диаметр цилиндра (мм) |
Стандартный ход поршня (мм) | Макс. стандартный ход (мм) | ||
| 12, 16 | Двухстороннего действия | С магнитом | 5 10 15 20 25 30 35 40 45 50 | 50 |
| Без магнита | 5 10 15 20 25 30 35 40 45 50 55 60 | 60 | ||
| Одностороннего действия | 5 10 15 20 25 30 | 30 | ||
| 20 | Двухстороннего действия | С магнитом | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 | 90 |
| Без магнита | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 | 100 | ||
| Одностороннего действия | 5 10 15 20 25 30 | 30 | ||
| 25, 32, 40, 50, 63 | Двухстороннего действия | С магнитом | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 | 120 |
| Без магнита | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130 | 130 | ||
| Одностороннего действия | 5 10 15 20 25 30 | 30 | ||
| 80, 100 | Двухстороннего действия | С магнитом | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 | 120 |
| Без магнита | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130 | 130 | ||
PDF каталог компактных пневмоцилиндров Airtac серии SDAJ
