Description

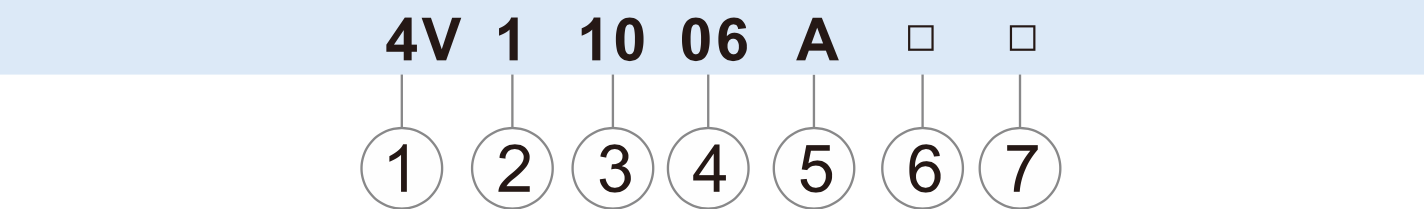

Формирование кода клапана Airtac 4V100 для оформления заказа
| 1. Модель | 2. Код |
3. Тип клапана |
4. Размер присоединения | 5. Вольтаж | 6. Электрическое подключение | 7. Тип резьбы |
| 4V: электромагнитный клапан (5/2, 5/3 way) | 1: 100 Серия |
10: одностороннее управление 5/2 20: двухстороннее управление 5/2 30С: двухстороннее управление 5/3, с закрытым центром 30Е: двухстороннее управление 5/3, с открытым центром 30Р: двухстороннее управление 5/3, с центром под давлением |
M5: M5 | A: AC220V
B: DC24V C: AC110V E: AC24V F: DC12V |
Blank: клема
I: кабель (0.5м) |
Не применимо |
| 06: 1/8″ | Blank: PT
G: G T: NPT |

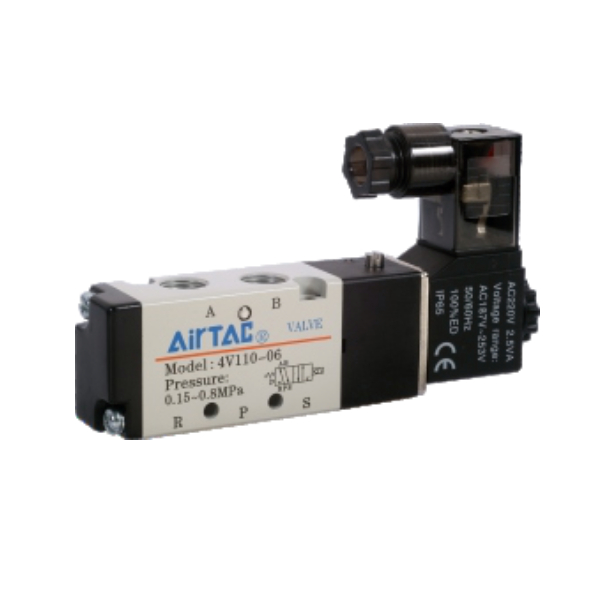

Основные характеристики
| Модель | 4V110-M5
4V120-M5 |
4V130C-M5
4V130E-M5 4V130P-M5 |
4V110-06
4V120-06 |
4V230C-06 4V230E-064V230P-06 |
| Рабочая среда | Сжатый воздух (со степенью фильтрации 40мкм) | |||
| Управление | Внутренний и внешний пилот | |||
| Размер присоединения* | вход=выход=M5 | вход=выход=1/8″ | ||
| Условный проход | 4V110-06, 4V120-06: 10.2 mm2 (Cv=0.6)
4V130C-06: 8.6 mm2 (Cv=0.51) |
|||
| Тип клапана | 5/2 | 5/3 | 5/2 | 5/3 |
| Рабочее давление | 0.15~0.8 MPa (21~114 psi) | |||
| Проверочное давление | 1.2 MPa (175 psi) | |||
| Рабочая температура (°C) | -20~70 | |||
| Материал корпуса | Алюминиевый сплав | |||
| Максимальная частота срабатывания | 5 циклов/сек | 3 цикла/сек | 5 циклов/сек | 3 циклов/сек |
| Смазка | Не требуется (заложено на весь срок службы) | |||
| Вес (гр) | 4V110-M5: 120
4V120-M5: 175 |
200 | 4V110-06: 120
4V120-06: 175 |
200 |
* Тип резьбы PT. Также доступны типы резьбы G и NPT.
Спецификация катушки
| Стандартное напряжение | AC220V | AC110V | AC24V | DC24V | DC12V |
| Диапазон напряжения | AC:+-15% | DC:+-10% | |||
| Потребляемая мощность | 4.5VA | 4.5VA | 5.0VA | 3.0W | 3.0W |
| Степень защиты | IP65 (DIN40050) | ||||
| Температурная классификация | B класс | ||||
| Электрическое подключение | клема, кабель | ||||
| Время активации | 0.05 сек и ниже | ||||
PDF каталог пневмораспределителей Airtac серии 4V100
