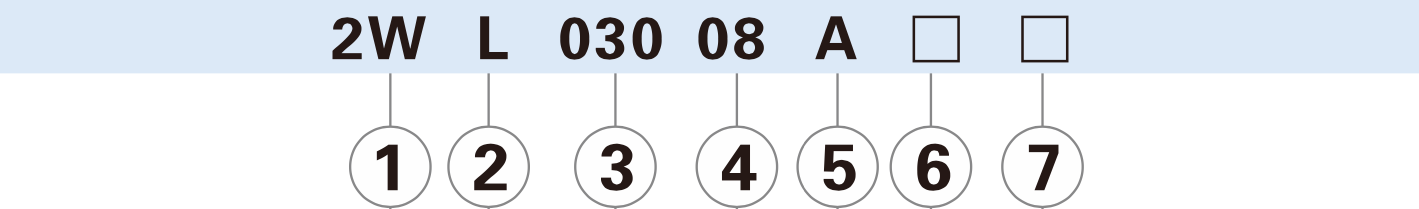

Формирование кода клапана Airtac 2W для оформления заказа
| 1. Модель | 2. Условия давления | 3. Размер серии | 4. Размер присоединения | 5. Вольтаж | 6. Электрическое подключение | 7. Тип резьбы |
| 2W: электромагнитный клапан 2/2 прямого действия | X: сверхвысокое давление
H: высокое давление Blank: стандартное L: большой объем T: очень большой объем |
030: 030 Series | 06: 1/8″
08: 1/4″ |
A: AC220V
B: DC24V C: AC110V E: AC24V F: DC12V |

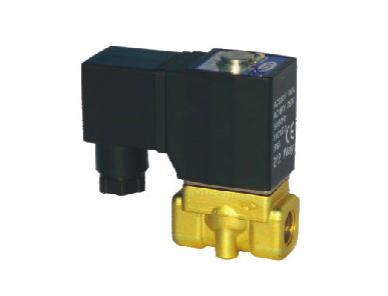

Blank: клема

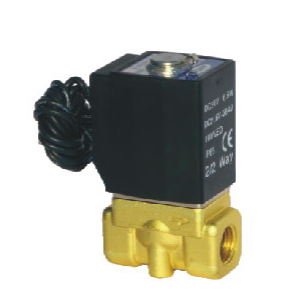

I: втулка |
Blank: PT
G: G T: NPT |
| 050: 050 Series | 10: 3/8″
15: 1/2″ |
Основные характеристики
| Тип | Размер присоединения* | Диаметр отверстия (Ф мм) | Cv | Допустимая область / секция (мм2) | Вес** (гр) | Макс. перепад рабочего давления | Рабочее давление | |||
| MPa | psi | MPa | psi | |||||||
| 2WX030 | –06 | 1/8″ | 1.5 | 0.10 | 1.8 | 305 | 3.0 | 450 | 5.0 | 750 |
| –08 | 1/4″ | 295 | ||||||||
| 2WH030 | –06 | 1/8″ | 2.0 | 0.18 | 3.0 | 305 | 2.0 | 300 | ||
| –08 | 1/4″ | 295 | ||||||||
| 2W030 | –06 | 1/8″ | 3.0 | 0.33 | 6.0 | 305 | 1.0 | 150 | ||
| –08 | 1/4″ | 295 | ||||||||
| 2WL030 | –06 | 1/8″ | 4.0 | 0.55 | 10.0 | 305 | 0.5 | 75 | ||
| –08 | 1/4″ | 295 | ||||||||
| 2WT030 | –06 | 1/8″ | 6.0 | 1.10 | 12.0 | 305 | 0.1 | 15 | ||
| –08 | 1/4″ | 295 | ||||||||
| 2WX050 | –10 | 3/8″ | 3.0 | 0.34 | 6.1 | 620 | 3.0 | 450 | ||
| –15 | 1/2″ | 600 | ||||||||
| 2WH050 | –10 | 3/8″ | 4.0 | 0.55 | 10.0 | 620 | 2.0 | 300 | ||
| –15 | 1/2″ | 600 | ||||||||
| 2W050 | –10 | 3/8″ | 5.0 | 0.83 | 15.0 | 620 | 1.0 | 150 | ||
| –15 | 1/2″ | 600 | ||||||||
| 2WL050 | –10 | 3/8″ | 7.0 | 1.40 | 25.0 | 620 | 0.5 | 75 | ||
| –15 | 1/2″ | 600 | ||||||||
| 2WT050 | –10 | 3/8″ | 10.0 | 2.20 | 40.1 | 620 | 0.1 | 15 | ||
| –15 | 1/2″ | 600 | ||||||||
* Тип резьбы PT. Также доступны типы резьбы G и NPT.
** Вес в таблице — это вес клеммного клапана, вес клапана с втулкой серии 2w030 на 10 г меньше, чем у клеммного. Соотв. вес клапана с втулкой серии 2w050 на 20 г меньше чем у клеммного.
Спецификация катушки
| Тип клапана | Тип катушки | Тип питания | Частота (Hz) | Диапазон напряжения | Электрическое подключение | Потребляемая мощность (VA/W) | Изоляция | Повышение температуры |
| 2W▢030 | CDA116
CLA116 |
AC | 50 | +-15% | Клемма (CDA)
Втулка (CLA) |
10.0VA | Class B | 35 |
| 60 | 8.0VA | 30 | ||||||
| DC | — | +-10% | 6.5W | 30 | ||||
| 2W▢050 | CDA170
CLA170 |
AC | 50 | +-15% | 25.0VA | 60 | ||
| 60 | 22.0VA | 55 | ||||||
| DC | — | +-10% | 10.5W | 40 |
