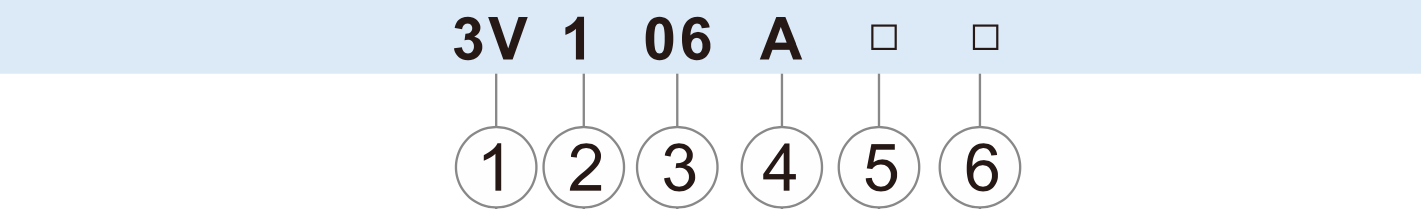

Формирование кода клапана Airtac 3V1 для оформления заказа
| 1. Модель | 2. Код |
3. Размер присоединения | 4. Вольтаж | 5. Электрическое подключение | 6. Тип резьбы |
| 3V: электромагнитный клапан (3/2 way) | 1: 1 Серия | M5: M5″ | A: AC220V
B: DC24V C: AC110V E: AC24V F: DC12V |
Blank: клема
I: кабель (0.5м) |
Не применимо |
| 06: 1/8″ | Blank: PT
G: G T: NPT |
Основные характеристики
| Модель | 3V1-M5 | 3V1-06 |
| Рабочая среда | Сжатый воздух (со степенью фильтрации 40мкм) | |
| Управление | Прямого действия | |
| Размер присоединения* | М5 | 1/8″ |
| Тип клапана | 3/2 | |
| Рабочее давление | 0~0.8 MPa (0~114 psi) | |
| Проверочное давление | 1.2 MPa (175 psi) | |
| Рабочая температура (°C) | -20~70 | |
| Размер отверстия | Ф1.2мм | |
| Смазка | Не требуется (заложено на весь срок службы) | |
*По умолчанию тип резьбы PT, но также доступна резьба типа G и NPT
Спецификация катушки
| Стандартное напряжение | AC220V | AC110V | AC24V | DC24V | DC12V |
| Диапазон напряжения | AC:+-15% | DC:+-10% | |||
| Потребляемая мощность | 4.5VA | 4.5VA | 5.0VA | 3.0W | 3.0W |
| Степень защиты | IP65 (DIN40050) | ||||
| Температурная классификация | B класс | ||||
| Электрическое подключение | клема, кабель | ||||
| Время активации | 0.05 сек и ниже | ||||
| Максимальная частота срабатывания | 10 циклов/сек | ||||
PDF каталог пневмораспределителей Airtac серии 3V1
