Description

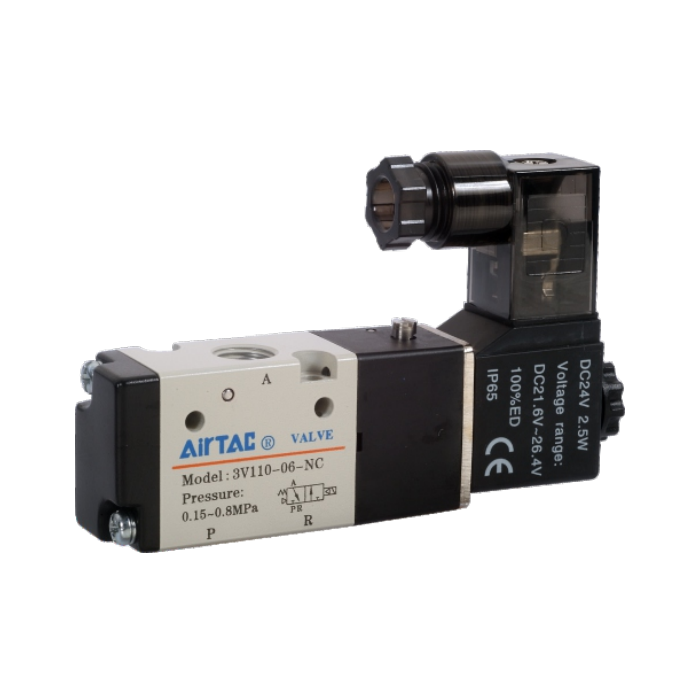

Формирование кода клапана Airtac 3V100 для оформления заказа
| 1. Модель | 2.Код | 3. Тип клапана | 4. Размер присоединения | 5. Тип действия | 6.Вольтаж | 7.Электрическое подключение | 8. Тип резьбы |
|
| 3V: электромагнитный клапан (3/2 way) | 1: 100 Серия | 10: одностороннее управление | M5: M5
06: 1/8″ |
NC: нормально закрытый NO: нормально открытый | A:AC220V
B:DC24V C:AC110V E:AC24V F:DC12V |
Blank: клема I: кабель (0.5м) | M5 | 1/8″ |
| Не применимо | Blank:PT
G:G T:NPT |
|||||||
| 20: двухстороннее управление | Не применимо | |||||||
Основные характеристики
| Модель | 3V210-06 | 3V220-06 | 3V210-08 | 3V220-08 |
| Рабочая среда | Сжатый воздух (со степенью фильтрации 40мкм) | |||
| Управление | Внутренний и внешний пилот | |||
| Размер присоединения* | вход=выход=M5 | вход=выход=1/8″ | ||
| Условный проход | 3V110-06, 3V120-06: 10.2 mm2 (Cv=0.6) | |||
| Тип клапана | 3/2 | |||
| Рабочее давление | 0.15~0.8 MPa (21~114 psi) | |||
| Проверочное давление | 1.2 MPa (175 psi) | |||
| Рабочая температура (°C) | -20~70 | |||
| Материал корпуса | Алюминиевый сплав | |||
| Смазка | Не требуется (заложено на весь срок службы) | |||
Спецификация катушки
| Стандартное напряжение | AC220V | AC110V | AC24V | DC24V | DC12V |
| Диапазон напряжения | AC:+-15% | DC:+-10% | |||
| Потребляемая мощность | 3.5VA | 3.5VA | 4.0VA | 2.5W | 2.5W |
| Степень защиты | IP65 (DIN40050) | ||||
| Температурная классификация | B класс | ||||
| Электрическое подключение | клема, кабель | ||||
| Время активации | 0.05 сек и ниже | ||||
| Максимальная частота срабатывания | 5 циклов/сек | ||||
PDF каталог пневмораспределителей Airtac серии 3V100
