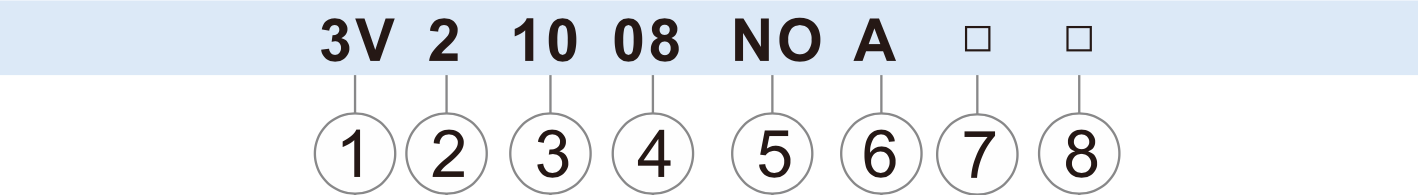

Формирование кода клапана Airtac 3V200 для оформления заказа
| 1. Модель | 2. Код |
3. Тип клапана |
4. Размер присоединения | 5. Тип действия | 6. Вольтаж | 7. Электрическое подключение | 8. Тип резьбы |
| 3V: электромагнитный клапан (3/2 way) | 2: 200 Серия | 10: одностороннее управление | 06: 1/8″
08: 1/4″ |
NC: нормально закрытый
NO: нормально открытый |
A: AC220V
B: DC24V C: AC110V E: AC24V F: DC12V |
Blank: клема
I: кабель (0.5м) |
Blank: PT
G: G T: NPT |
| 20: двухстороннее управление | Не применимо |
Основные характеристики
| Модель | 3V210-06 | 3V220-06 | 3V210-08 | 3V220-08 |
| Рабочая среда | Сжатый воздух (со степенью фильтрации 40мкм) | |||
| Управление | Внутренний и внешний пилот | |||
| Размер присоединения* | вход=выход=1/8″ | вход=выход=1/4″ | ||
| Условный проход | 3V210-08, 3V220-08: 17 mm2 (Cv=1.0) | |||
| Тип клапана | 3/2 | |||
| Рабочее давление | 0.15~0.8 MPa (21~114 psi) | |||
| Проверочное давление | 1.2 MPa (175 psi) | |||
| Рабочая температура (°C) | -20~70 | |||
| Материал корпуса | Алюминиевый сплав | |||
| Смазка | Не требуется (заложено на весь срок службы) | |||
Спецификация катушки
| Стандартное напряжение | AC220V | AC110V | AC24V | DC24V | DC12V |
| Диапазон напряжения | AC:+-15% | DC:+-10% | |||
| Потребляемая мощность | 4.5VA | 4.5VA | 5.0VA | 3.0W | 3.0W |
| Степень защиты | IP65 (DIN40050) | ||||
| Температурная классификация | B класс | ||||
| Электрическое подключение | клема, кабель | ||||
| Время активации | 0.05 сек и ниже | ||||
| Максимальная частота срабатывания | 5 циклов/сек | ||||
PDF каталог пневмораспределителей Airtac серии 3V200
