Description

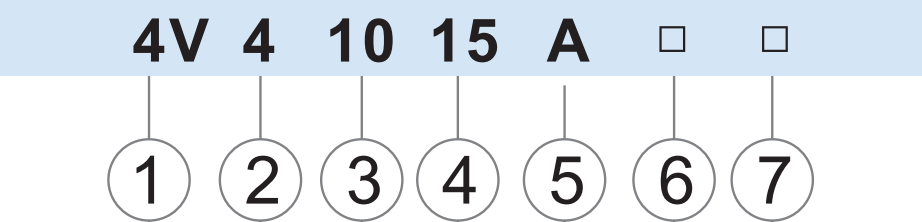

Формирование кода клапана Airtac 4V400 для оформления заказа
| 1. Модель | 2. Код |
3. Тип клапана |
4. Размер присоединения | 5. Вольтаж | 6. Электрическое подключение | 7. Тип резьбы |
| 4V: электромагнитный клапан (5/2, 5/3 way) | 4: 400 Серия | 10: одностороннее управление 5/2
20: двухстороннее управление 5/2 30С: двухстороннее управление 5/3, с закрытым центром 30Е: двухстороннее управление 5/3, с открытым центром 30Р: двухстороннее управление 5/3, с центром под давлением |
15: 1/2″ | A: AC220V
B: DC24V C: AC110V E: AC24V F: DC12V |
Blank: клема
I: кабель (0.5м) |
Blank: PT
G: G T: NPT |
Основные характеристики

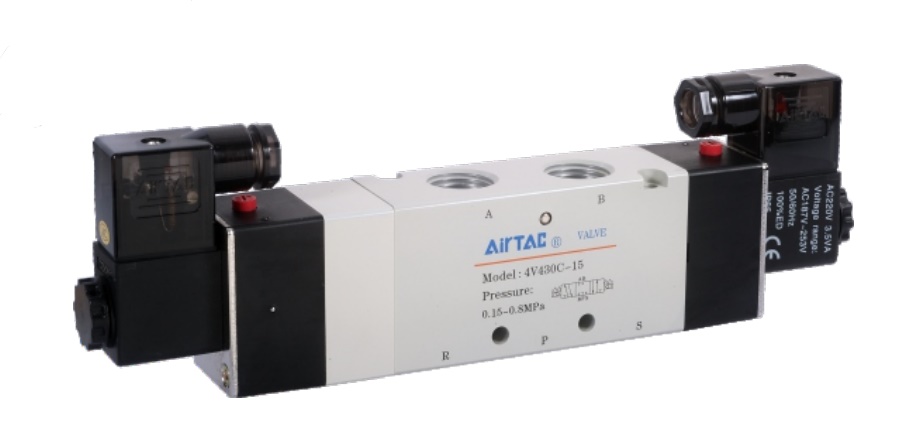

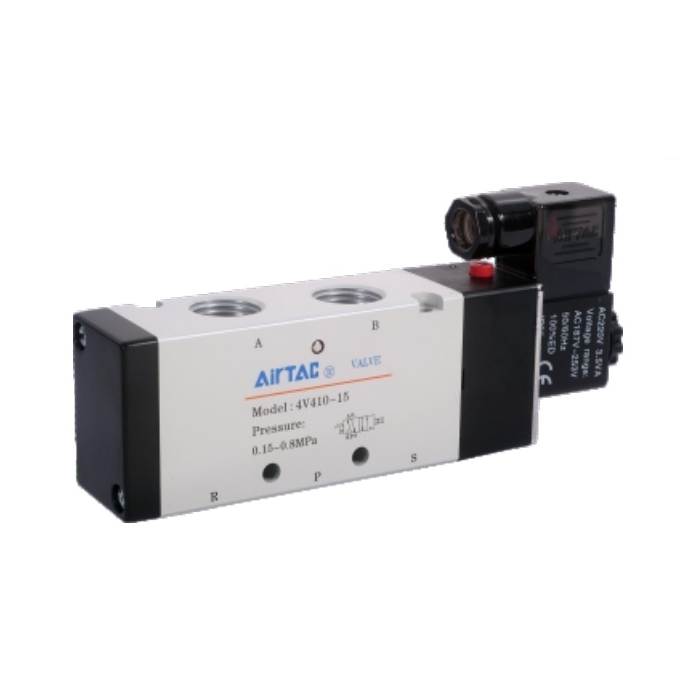

| Модель | 4V410-15 | 4V420-15 | 4V430C-15 | 4V430E-15 | 4V430P-15 |
| Рабочая среда | Сжатый воздух (со степенью фильтрации 40мкм) | ||||
| Управление | Внутренний и внешний пилот | ||||
| Размер присоединения* | вход=выход=выхлоп=1/2″ | ||||
| Условный проход | 4V210-08, 4V220-08: 28 mm2 (Cv=1.65) 4V230C-08: 21.3 mm2 (Cv=1.25) | ||||
| Тип клапана | 5/2 | 5/3 | |||
| Рабочее давление | 0.15~0.8 MPa (21~114 psi) | ||||
| Проверочное давление | 1.2 MPa (175 psi) | ||||
| Рабочая температура (°C) | -20~70 | ||||
| Материал корпуса | Алюминиевый сплав | ||||
| Максимальная частота срабатывания | 3 цикла/сек | ||||
| Смазка | Не требуется (заложено на весь срок службы) | ||||
| Вес (гр) | 590 | 720 | 770 | ||
* Тип резьбы PT. Также доступны типы резьбы G и NPT.
Спецификация катушки
| Стандартное напряжение | AC220V | AC110V | AC24V | DC24V | DC12V |
| Диапазон напряжения | AC:+-15% DC:+-10% | ||||
| Потребляемая мощность | 4.5VA | 4.5VA | 5.0VA | 3.0W | 3.0W |
| Степень защиты | IP65 (DIN40050) | ||||
| Температурная классификация | B класс | ||||
| Электрическое подключение | клема, кабель | ||||
| Время активации | 0.05 сек и ниже | ||||
PDF каталог пневмораспределителей Airtac серии 4V400
